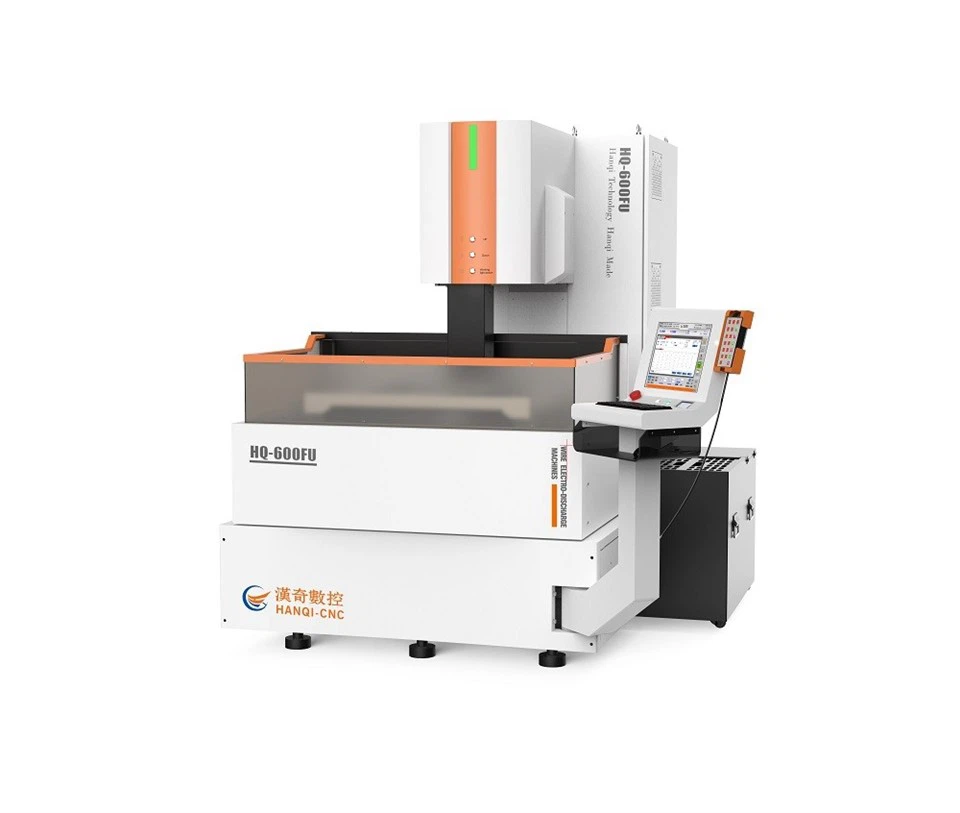

5-ass vadības 4-ass savienojuma servo WEDM mašīna

1. Šķidruma tvertnes motora pacelšana

2. Īpaši zems molibdēna stieples zudums

3. 150000mm ² Bez vadu zudumiem, videi draudzīgāks

4. (Griešanas stāvoklis: 9000 mm ²/H|griešanas šķidrums uz ūdens bāzes|tērauds|sagataves augstums 60 mm)

5. Maksimālā griešanas efektivitāte: pārsniedz 300 mm ²/min vai vairāk

6. Optimālais virsmas raupjums: Ra mazāks vai vienāds ar 0.6 μM

7. Lēna kvēldiega līmeņa UV ass struktūra

8. Piecu asu pilna servo vadība

9. Integrēta visas mašīnas struktūra

10. Atbalsta G koda programmēšanu

11. Rūpnīcas datu bāze, automātiski ģenerējot apstrādes parametrus, izvēloties apstrādes mērķus

12. Molibdēna stieples izmantošana sagatavju apstrādei

1. Tādas pašas kategorijas lējumi Šveices darbgaldu rūpniecībā, C veida konstrukcija (HT250)

2. XY ass izmanto Taivānas HIWIN P līmeņa svina skrūves vadošo sliedi

3. UV ass izmanto Taivānas HIWIN C3 līmeņa svina skrūves virzošo sliedi

4. X, Y, U un V asis kontrolē servomotori (Panasonic motori un draiveri).

5. Z asi kontrolē arī servomotors (Hanqi pielāgots motors un draiveris)

6. Automātiskā eļļošanas sistēma skrūvju vadotnes sliedei (automātiskais eļļošanas sūknis)

7. Patentēta šķidruma tvertnes pacelšanas struktūra (pielāgojusi Hanqi)

8. ± 12 grādu konusveida griešanas struktūra

9. Rūsas un pretkorozijas darbagalds (pielāgojis Hanqi)

10. Windows 7 sistēma ir aprīkota ar CNC sistēmu, ko neatkarīgi izstrādājis Hanqi

11. Integrēts rūpnieciskās vadības dators (pielāgojis Hanqi)

12. Datora darbības stacija var pagriezties par 90 grādiem, lai to varētu viegli izmantot

13. Iegulta LED trīskrāsu gaisma (unikāls dizains, ilgāks kalpošanas laiks)

14. Galvenā elektriskā skapja un ūdens tvertnes integrēta konstrukcija (ar mazāku nospiedumu)

15. Hanqi neatkarīgi izstrādāta izlādes apstrādes ķēde

1) Priekšsēdētājs ir strādājis Hančuaņas darbgaldu rūpnīcā Ķīnā (1986-2005), koncentrējoties uz elektriskās apstrādes jomu gandrīz 40 gadus;

2) Uzņēmums tika dibināts 2005. gadā, un tā rūpnīca atrodas Sudžou augsto tehnoloģiju zonā, Ķīnā, un tā platība ir 20 000 metri ²;

3) tas ir augsto tehnoloģiju uzņēmums Dzjansu provincē un specializēts, rafinēts un novatorisks uzņēmums Dzjansu provincē;

4) ar vairāk nekā 80 darbiniekiem un gandrīz 20 pētniecības un attīstības darbiniekiem, tas ir uz pētniecību un attīstību vērsts uzņēmums;

5) Ieviest ISO9001 kvalitātes vadības sistēmu un izmantot Carl Zeiss trīs koordinātu sistēmu darbgaldu komponentu precizitātes pārbaudei;

6) 2016. gadā mēs iesaistījāmies produktu sadarbībā ar Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Kas ir EDM apstrāde?

Elektriskās izlādes apstrāde (EDM) ir ražošanas process, kurā materiāls tiek noņemts no sagataves, izmantojot ātru elektriskās strāvas izlādes secību starp elektrodiem, kas iegremdēti dielektriskā šķidrumā. Šo procesu izmanto tādu detaļu ražošanai, kuras nav iespējams apstrādāt. Tā kā EDM materiāla noņemšanai neizmanto mehānisku spēku, tas tiek uzskatīts par netradicionālu.

EDM ir īpaši precīzs process, kas ir ideāli piemērots sarežģītu un sarežģītu formu veidošanai un spēj veidot cietos metālus, piemēram, titānu. Materiāliem, kas veidoti, izmantojot EDM, jābūt elektriski vadošiem, lai process būtu veiksmīgs.

EDM iekārtas sagataves elektrods, anods, ir savienots ar līdzstrāvas barošanas avota pozitīvo spaili, savukārt instrumenta elektrods katods ir savienots ar negatīvo spaili. Elektrodi ir iegremdēti dielektriskajā šķidrumā un atdalīti ar dzirksteles spraugu. Dzirksteļošana rada ārkārtēju elektrotermisku siltumu dzirksteles spraugas zonā, kas izkausē un iztvaiko sagataves virsmas daļas, un šo procesu sauc par dzirksteļu eroziju.

EDM stiepļu apstrādes process, kas ir alternatīva EDM apstrādei, darbojas līdzīgi kā koka lentzāģis, izmantojot stiepli griešanas procesā. Vadam, kas izgatavots no vara vai misiņa, caur to ir izvadīta augstsprieguma elektriskā izlāde, kas ļauj stieplei izgriezt apstrādājamā priekšmeta biezumu.

EDM stieples apstrādes stieple rada dzirksteli dejonizētā ūdenī, kur vadītspēja tiek precīzi kontrolēta. Ūdens atdzesē materiālu un izskalo noņemto materiālu ar tīru dielektrisko šķidrumu, kas tiek pastāvīgi iesūknēts procesā, lai izskalotu liekos atkritumus.

EDM procesa ekstremālās temperatūras ātri noņem lieko materiālu no sagataves, iztvaicējot un izkausējot vai veidojot dzirksteles eroziju. Izkausētais metāls tiek daļēji noņemts. Tā kā elektriskais potenciāls tiek izņemts, plazmas kanāls vairs netiek uzturēts un, sabrūkot, rada spiedienu vai trieciena viļņus. Tādējādi izkusušais materiāls tiek evakuēts, veidojot materiāla krāteri, kas tiek noņemts no dzirksteles vietas.

Materiāls tiek noņemts, veidojoties triecienviļņiem, plazmas kanālam sabrūkot elektriskā potenciāla pārtraukšanas dēļ, kad darba materiāls ir pozitīvs un instruments ir negatīvs. Elektroniem atsitoties pret apstrādājamo priekšmetu, materiālam karsējot, kūstot un noņemot, veidojas krāteri, jo pozitīvie joni ietriecas instrumentā, izraisot instrumenta nodilumu.

Elektriskās izlādes apstrādei ir nepieciešama liela jauda. Procesā izmantotajiem ģeneratoriem jāspēj nodrošināt nepieciešamo jaudu, lai process noritētu efektīvi un veiksmīgi. Tie tiek izvēlēti atbilstoši to spējai ģenerēt procesa jaudas parametrus.

EDM (DIE SINKER) / WIRE EDM darbgaldi tiek plaši izmantoti dažādās nozarēs, piemēram, digitālajā sadzīves tehnikā, automobiļu ražošanā, medicīnas iekārtās, pusvadītāju iepakojumā, veidņu rūpniecībā, kosmosa rūpniecībā, alumīnija rūpniecībā, vannas istabas iekārtās, militārajā ražošanā utt.

SUZHOU HANQI CNC EQUIPMENT CO., LTD.tika dibināta 2005. gadā, un tā specializējas dažādu precīzas CNC elektriskās izlādes mašīnu (EDM) un CNC stiepļu EDM griešanas mašīnu (WEDM) ražošanā un pielāgošanā vairāk nekā 30 gadus. Darbgaldu lējumiem, tāpat kā Šveices zīmolam, ir veiktas visas galvenās komponentu pārbaudes, izmantojot vācu Zeiss koordinātu testeri, un tie ir sadarbojušies ar Šveices tehnoloģiju, lai nodrošinātu EDM iekārtu precizitāti un stabilitāti. Hanqi CNC iekārtas (EDM/WEDM) tiek plaši izmantotas dažādās nozarēs, tostarp veidņu ražošanā, automobiļu ražošanā, mikroshēmu tehnoloģijā, medicīnas iekārtās, elektronikā, elektriskajā, aparatūrā, plastmasā utt. Hanqi CNC ir sadarbojies ar vairākiem pasaulē pazīstamiem zīmoliem, t.sk. THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, FANUCconn, Foxconn ,KNUTH uc Mūsu rūpnīcai ir attiecīgi starptautiski autoritatīvi sertifikāti, piemēram, ISO9001, IS014001, CE, UL, ETL utt. Mūsu produktiem ir augsta rentabilitāte, un tie ir eksportēti uz vairāk nekā 30 valstīm un reģioniem visā pasaulē. Ar augstas kvalitātes un augstas precizitātes darbgaldiem (nozare, kas ir vadošā MS-WEDM/EDM apstrādes precizitātes jomā), mēs varam apstrādāt ļoti sarežģītus komponentus, un tos ir iecienījuši klienti no dažādām valstīm, tādējādi uzkrājot lielu skaitu augstas kvalitātes iekšzemes un ārvalstu ilgtermiņa kooperatīvu klienti.
